DTMF (Dual Tone Multi Frequency) (Part - 1)

DTMF Key Pad ေလးေတြကို လူတိုင္းသံုးဘူးၾကမွာပါ။ ကၽြန္ေတာ္ေျပာခ်င္တာက အဲဒီ DTMF ရဲ့ Encoding and Decoding အေၾကာင္းေတြပါ။

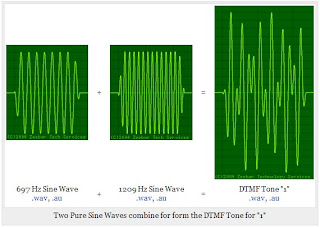

DTMF ဆိုတာက ကၽြန္ေတာ္ဟိုအရင္ကေရးဘူးတဲ့ PWM နဲ႔ယွဥ္ေျပာရမယ္ဆိုရင္ PWM က Single Tone အတြက္ Dual Frequency ပါ။ ဥပမာ 1 အတြက္ 2 KHz Frequency နဲ႔ 0 အတြက္က 1.5 KHz Frequency ဆိုပါစို႔။ DTMF က်ေတာ့ 0 အတြက္ 941, 1633 Hz ထုတ္ၿပီးေတာ့ 1 အတြက္ 697, 1209 Hz ထုတ္တာပါ။ 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F ေတြအတြက္လည္း Tone pair ေတြရွိပါတယ္။ သေဘာကေတာ့ A (0x65) ဆိုတဲ့ character ကို transmit လုပ္ဖို႔အတြက္ PWM က 0110 0101 = 2000, 1500, 2000, .... Hz ေတြထုတ္ရၿပီးေတာ့ DTMF ကေတာ့ 6 5 = 770-1477, 770-1336 Hz ေတြ ထုတ္ရတဲ့သေဘာပါ။ သေဘာကေတာ့ PWM နဲ႔ဆိုရင္ 8-bit အတြက္ ၈ ခါပို႔ရၿပီးေတာ့ DTMF နဲ႔ဆိုရင္ 8-bit အတြက္ ၂ ခါပဲ ပို႔ရတဲ့သေဘာပါ။

DTMF ရဲ့အားသာခ်က္က Noise အလြန္နည္းၿပီးေတာ့ Security အလြန္ေကာင္းပါတယ္။ အားနည္းခ်က္ကေတာ့ DTMF start-up time ၾကာတာပါပဲ။ သူ႔ရဲ့ Tone pair (frequency pair) ေတြနဲ႔ Key တစ္ခုခ်င္းစီကို ကိုယ္စားျပဳတဲ့ ဇယားေတြကို ေအာက္မွာျပထားပါတယ္။ ဒါေတြက တစ္ကမာၻလံုးက သံုးေနတဲ့ DTMF tone ေတြပါ။

ကၽြန္ေတာ္အခုသံုးတဲ့ CMX865 မွာေတာ့ start-up time က ၾကာ
ပါတယ္ one key အတြက္ 40 ms အနည္းဆံုးပါ။ ကၽြန္ေတာ္လိုခ်င္တဲ့ 200 Baud မရႏိုင္တဲ့အတြက္ DTMF ကိုမသံုးႏိုင္ပါဘူး။ Single tone ကိုပဲ သံုးလိုက္ပါတယ္။ Noise အတြက္ေတာ့ Software/ Hardware Filter ေတြထပ္ခံရမယ္ထင္တယ္။ ၿပီးေတာ့ Digital & Analogue ground ကိုခြဲရပါလိမ့္မယ္။
